ST-CGQ300可见光和紫光传感器探头

概述:

弧光传感器是探测弧光的光感应元件。不发生电弧光故障时,光强度大幅度增加,弧光传感器将光信号转换成电信号传送给弧光保护或者弧光扩展单元。弧光传感器接线无极性。弧光传感器安装在开关柜内相关部位,监视那些脆弱而又重要部件。如开关柜内的母线间隔,开关柜中下部CT和PT部件,断路器触头,电缆连接头等。

目前市场主流的弧光探头主要有三种:电弧光探头,白光弧光传感探头和紫外电弧光传感探头。其中紫外电弧光传感器感光能力最强,也是最能有效感应开关柜内部电弧紫外线光。对可见光不受干扰和影响。

紫外电弧光传感探头,是针对弧光光谱特性,采用特殊光学材料、高分子共混掺杂工艺、光学透镜技术设计的,可过滤掉可见光干扰的弧光探测传感探头。紫外电弧光探头可以快速检测到超过240度范围内发生的电弧光,并通过光纤传入控制设备,实现毫秒级别快速切断故障,避免引发严重后果。


技术参数:

功能

ST-CGQ500

ST-CGQ300

ST-CGQ100

检测光源

紫光

可见光或紫光

可见光

接口方式

ST光纤接口

插拔式光纤

屏蔽双绞线

信号传输方式

光信号

光信号

电信号

探头安装方式

螺母锁紧

夹片固定

自攻螺丝

监测角度

240°

180°

180°

传输最大距离

30米

30米

20米

光谱响应带宽

280nm~400nm

280nm~400nm

280nm~400nm

工作温度

-50~85 ℃

-30~85 ℃

-30~85 ℃

应用产品

全系列

全系列

全系列

产品特点

安装方便,传输能力强

对可见光有一定的屏蔽

有利于防止误动作

安装便捷,光纤可以根据现场需求自行裁切

灵敏度高,抗干扰能力强

安装简便,走线便捷

性价比高,适用于中小型项目

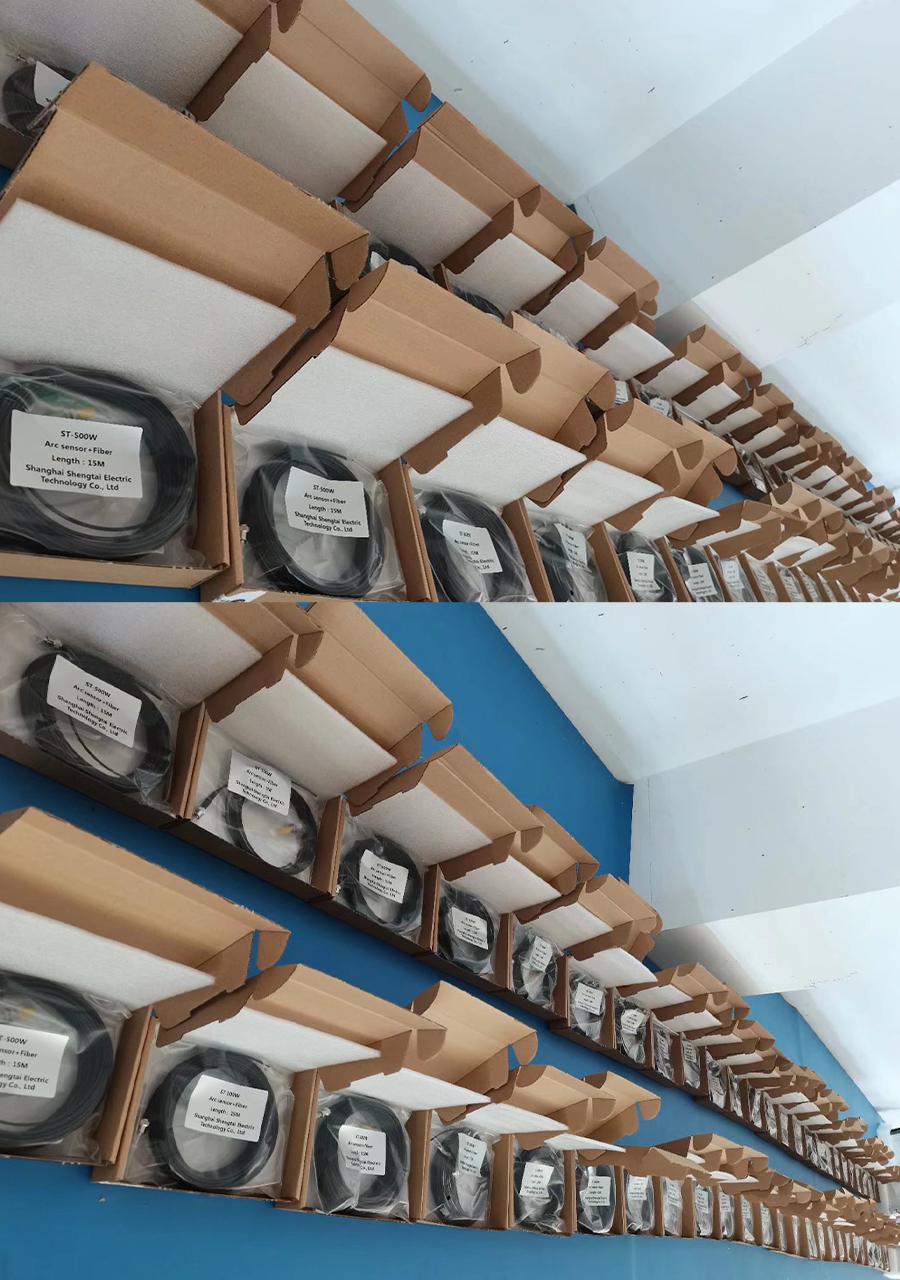

产品生产图:
